Ovenbekleding (Kiln Linings) – Vuurvaste materialen en isolatie

De prestaties van een oven hangen af van de volledige bekleding

Een ovenbekleding is een samenhangend geheel van een vuurvaste werklaag, achterliggende isolatie, voegen, verankeringen of ondersteuningen, openingen, afdichtingen en de ovenmantel. Elke laag heeft een andere functie. Dicht vuurvast materiaal is bestand tegen belasting, slijtage en plaatselijke chemische aantasting, maar vergroot de warmteopslag. Lichtgewicht stenen, gietmassa's en vezelmaterialen beperken warmteverlies en thermische massa, maar moeten worden beschermd op plaatsen waar werkstukken, ovenmeubilair, verbrandingsgassen of mechanische werkzaamheden ze kunnen beschadigen.

Neem het stookproces als uitgangspunt en niet alleen de temperatuuraanduiding van een product. Leg de warmtebron, piek- en continutemperaturen, opwarm- en afkoelsnelheden, oxiderende, reducerende of andere atmosfeer, dampen uit de werkstukken, de opstelling van branders of verwarmingselementen, gassnelheid, drukregime en onderhoudstoegang vast. Voor een oven in een pottenbakkersatelier, een industriële shuttleoven en een continu werkende tunneloven kunnen niet dezelfde uitgangspunten worden gebruikt.

Functies binnen een ovenbekleding

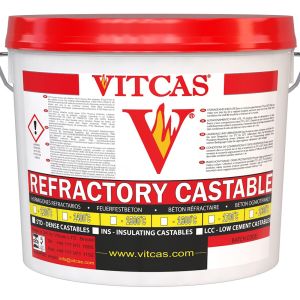

Dichte stenen en monolithische vuurvaste werklagen

Dichte vuurvaste materialen zijn geschikt voor ovenvloeren, ovenwagens, branderblokken, laadranden en andere plaatsen waar sterkte of slijtvastheid nodig is. Het zijn geen isolatiematerialen enkel omdat ze hoge temperaturen verdragen. Hun thermische massa kan gunstig zijn bij een stabiel continu proces, maar kan bij veelvuldig batchstoken het brandstof- of elektriciteitsverbruik verhogen.

Stem het aluminiumoxidegehalte van de stenen en de chemische samenstelling van de gietmassa af op de stookatmosfeer, condenseerbare dampen, alkaliën, bestanddelen van glazuren en het ovenmeubilair. Temperatuurbestendigheid alleen toont geen bestendigheid tegen een specifieke verontreiniging aan. Zorg voor een gecontroleerd metselverband, ondersteuningssysteem, voldoende uitzettingsruimte en een reparatiestrategie. Mortel mag niet worden gebruikt om instabiele geometrie of defect staalwerk te compenseren.

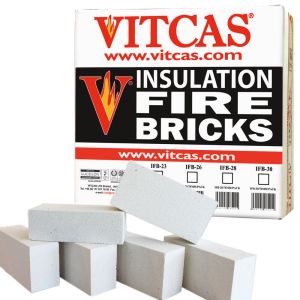

Isolerende vuurvaste stenen en lichtgewicht gietmassa

Poreuze isolatiestenen verminderen de thermische massa en maken doorgaans sneller opwarmen en afkoelen mogelijk dan dichte stenen. Ze zijn echter gevoeliger voor stoten, slijtage en indringing van vloeistoffen of gecondenseerde dampen. Gebruik dicht of opofferingsmateriaal op kwetsbare laadoppervlakken en bescherm randen rond deuren, kijkgaten, branders en ovenwagens.

Voor de isolerende gietmassa wordt een warmtegeleidingscoëfficiënt van 0,4 W/mK vermeld, maar op de openbare productpagina staat niet bij welke testtemperatuur deze waarde is bepaald. Eén warmtegeleidingswaarde is onvoldoende voor een volledige warmteverliesberekening. Vraag de geïnstalleerde dichtheid, warmtegeleidingscoëfficiënt over het volledige werktemperatuurbereik, permanente lineaire verandering en mechanische gegevens op. Bereken vervolgens de meerlaagse wand en valideer de manteltemperatuur tijdens de inbedrijfstelling.

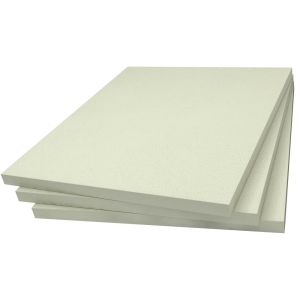

Vezelmodules, dekens en platen

Een vezelmodule wordt niet alleen op basis van temperatuur gespecificeerd. De openbare modulepagina's vermelden geen moduleafmetingen, dichtheid, oriëntatie van de gevouwen vezels, geïnstalleerde compressie, verankeringsmateriaal, ankertemperatuur, bevestigingsafstand, krimp of warmtegeleidingsgegevens. Vraag een technisch uitgewerkt legplan aan voordat modules worden toegepast in een ovendak, tunneloven of verbrandingszone met hoge gassnelheden.

Dekens en platen moeten stevig worden ondersteund en beschermd tegen werkstukken, ovenmeubilair, reinigingsgereedschap en schadelijke gasstromen. Laat naden verspringen en beheers openingen bij doorvoeren, deuren en overgangen. Houd rekening met permanente krimp bij de bedrijfstemperatuur. Een open voeg kan een directe warmteweg naar de mantel vormen, zelfs wanneer de nominale isolatiedikte voldoende is.

Lees vóór het snijden, monteren of verwijderen het meest recente veiligheidsinformatieblad van de exacte vezelkwaliteit. Richt de werkzaamheden zo in dat zo weinig mogelijk vezels in de lucht terechtkomen, zorg voor effectieve afzuiging en gebruik gecontroleerde reinigingsmethoden. De productspecifieke chemische samenstelling en classificatie zijn belangrijk: de commerciële aanduiding biopersistentie-arm betekent niet dat stofbeheersing of persoonlijke bescherming achterwege kan blijven.

Vuurvaste mortels en keramischevezellijm

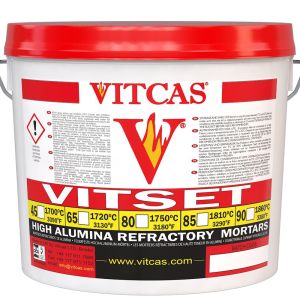

Selecteer mortel op basis van de chemische samenstelling van de steen, voegdikte, bedrijfstemperatuur, atmosfeer en beweging, en niet uitsluitend op de maximale temperatuuraanduiding. Vitset 80 is hoofdzakelijk bedoeld voor metallurgische toepassingen met een hoog aluminiumoxidegehalte en belasting door slakken. Het is niet automatisch de voorkeursmortel voor elke keramiekoven. Silcas M is afgestemd op lichte witte isolatiestenen, terwijl Silcas A bedoeld is voor geschikte dichte stenen en prefabconstructies.

Luchthardende mortel moet drogen voordat warmte wordt toegevoerd en mag niet worden gebruikt om een ontworpen uitzettingsvoeg te vullen. Keramischevezellijm is bedoeld voor plaatselijke verlijming en vormt geen universele vervanging voor mechanische verankering. De CFA-catalogus vermeldt momenteel tegenstrijdige waarden: 1260 °C bij de productkenmerken en 1400 °C in de beschrijving. Gebruik de lagere gepubliceerde waarde totdat gecontroleerde technische documentatie het verschil opheldert.

Verhardingsmiddel en zirkooncoatings

Een verhardingsmiddel verstevigt alleen het vezeloppervlak. Het maakt een vezeldeken niet dragend en staat niet toe dat het behandelde oppervlak aan temperaturen boven 1000 °C wordt blootgesteld. Zirkooncoatings vereisen een intacte, geschikte ondergrond. De hogere temperatuuraanduiding van de coating verhoogt de gebruikstemperatuur van de onderliggende steen, gietmassa, vezels, lijm of verankeringen niet.

Voor de droge coating wordt 300 ml water per kilogram voorgeschreven, evenals aanbrengen op een warm vuurvast oppervlak. De kant-en-klare kwaliteit wordt direct gebruiksklaar geleverd. Controleer de oppervlaktetemperatuur, verdunning, laagdikte, droging, eerste stook en verontreinigingslimieten. Een coating in een keramiekoven moet bovendien compatibel zijn met de werkstukken, glazuurdampen, atmosfeer en verwarmingselementen. Algemene bestendigheid tegen aluminium, glas of slakken toont niet aan dat de coating geschikt is voor elk stookproces.

Periodiek en continu werkende ovens

• Periodiek werkende, batch- en shuttleovens: een lage thermische massa kan de opwarm- en afkoeltijd verkorten, maar door herhaalde cycli zijn krimp, voegbeweging en thermoschokgedrag belangrijke factoren.
• Tunnelovens en continu werkende ovens: constant warmteverlies, langdurige maatvastheid, ondersteuning, atmosfeer en onderhoudstoegang zijn vaak belangrijker dan snelle afkoeling.
• Elektrische ovens: houd verwarmingselementen en aansluitingen vrij van geleidende verontreiniging en ongeschikte coatings. Behoud de elementgroeven, elektrische afstanden en door de fabrikant voorgeschreven ventilatie.
• Brandstofgestookte ovens: bescherm kwetsbare bekledingen tegen directe vlaminslag en hoge gassnelheden. Branderblokken, lucht-brandstofregeling, rookgasafvoer en drukbalans moeten als onderdeel van het verbrandingssysteem worden ontworpen.
• Ovenwagens en -vloeren: bereken de belasting, koudebruggen, blootstelling van wielen en staalwerk, afdichtingsgeometrie en slijtage door het laden, in plaats van uit te gaan van aannames voor wandisolatie.

Installatie, droogstoken en inspectie

Schakel vóór het opnieuw bekleden alle elektrische, gas-, hydraulische en mechanische energiebronnen veilig uit. Laat de installatie afkoelen, ventileer deze en voer de vereiste tests uit volgens de locatieprocedure. Inspecteer de mantel, het frame, de dakondersteuning, verankeringen, branders, verwarmingselementen, aansluitingen, kanalen, ovenwagens en afdichtingen. Bepaal of een grote oven volgens de geldende definitie een besloten ruimte is en stel waar nodig een veilig toegangs- en reddingsplan op.

Meet het water voor de gietmassa nauwkeurig af, meng binnen de verwerkingstijd van het product en verdicht zonder ontmenging. Laat monolithische materialen uitharden en laat mortels en lijmen drogen volgens de instructies. Een bekleding die droog lijkt, kan onder het oppervlak nog water bevatten. Pas een gecontroleerd eerste-stookschema toe dat is afgestemd op materiaal, dikte, geometrie en totaal geïnstalleerd volume. Te agressief opwarmen kan ingesloten vocht onder druk zetten en scheuren of explosief afspatten van vuurvast materiaal veroorzaken.

Stel de oven in bedrijf met representatieve temperatuurmetingen aan de vuurvaste werklaag, de laagovergangen en de mantel. Controleer op vlaminslag, contact met verwarmingselementen, abnormale hotspots, open voegen, los vezelmateriaal, verlies van coating en beweging rond deuren, branderopeningen en kijkgaten. Registreer bij een productieoven de brandstof- of elektrische toevoer, stookcurve, druk, productkwaliteit en manteltemperatuur als referentiewaarden voor onderhoud.

Inspecteer na de eerste cyclus en vervolgens volgens geplande intervallen. Veranderingen in stooktijd, temperatuuruniformiteit, energieverbruik, manteltemperatuur, productverontreiniging of atmosfeer kunnen op achteruitgang van de bekleding wijzen voordat schade zichtbaar wordt. Herstel de oorzaak van erosie, scheurvorming of beweging in plaats van deze af te dekken met een ongeschikte coating of mortel.

Veelgestelde vragen

Welke lagen worden normaal in een ovenbekleding gebruikt?

Een bekleding kan bestaan uit een dichte vuurvaste werklaag of een werklaag met lage thermische massa, één of meer achterliggende isolatielagen, geschikte voegen, verankeringen of ondersteuningen en een buitenmantel. De vereiste opbouw hangt af van procestemperatuur, atmosfeer, belasting, cyclus en beoogde manteltemperatuur.

Wat is het verschil tussen dichte en isolerende vuurvaste stenen?

Dichte vuurvaste stenen bieden meer mechanische sterkte en slijtvastheid, maar slaan meer warmte op. Isolerende vuurvaste stenen zijn poreus en verminderen de thermische massa en warmtestroom, maar zijn gevoeliger voor stoten, slijtage en chemische indringing.

Heeft een tunneloven dezelfde bekleding nodig als een periodiek werkende oven?

Niet noodzakelijk. Een tunneloven werkt continu, waardoor constant warmteverlies, langdurige stabiliteit en ondersteuning zwaarder wegen. Een periodiek werkende oven warmt herhaaldelijk op en koelt weer af, waardoor een lage thermische massa, beweging en cyclusgedrag meer invloed hebben.

Hoe moet de temperatuurklasse van een ovenbekleding worden gekozen?

Bepaal de hoogste materiaaltemperatuur, plaatselijke blootstelling aan vlammen of verwarmingselementen, atmosfeer en cyclus. Controleer vervolgens de aanbevolen temperatuur voor continu gebruik, krimp en een passende ontwerpmarge. Stel een classificatie of maximale temperatuuraanduiding niet gelijk aan onbeperkt continu gebruik.

Welke klasse isolerende vuurvaste stenen is geschikt?

De catalogus vermeldt klasse 23 bij 1260 °C, klasse 26 bij 1430 °C, klasse 28 bij 1530 °C en klasse 30 bij 1650 °C. Kies op basis van de werkelijke blootstelling, warmtegeleidingscoëfficiënt, krimp, belasting, atmosfeer en vereiste levensduur, en specificeer niet standaard het hoogste getal.

Kan isolerende vuurvaste gietmassa 1300 als vuurvaste werklaag worden gebruikt?

Alleen wanneer de sterkte, slijtvastheid, chemische samenstelling en gepubliceerde toepassingsgegevens daarvoor geschikt zijn. De voornaamste functie is lichtgewicht isolatie of een achterliggende laag. Gebruik een geschikte dichte vuurvaste werklaag waar werkstukken, ovenmeubilair, gasstromen of mechanische belasting de gietmassa zouden beschadigen.

Wanneer moeten keramischevezelmodules worden gebruikt in plaats van dekens?

Modules kunnen een voorgecomprimeerde bekleding met lage thermische massa en geïntegreerde bevestiging bieden. Dekens zijn flexibel en geschikt voor isolatielagen, voegen en reparaties. Moduledichtheid, compressie, oriëntatie, verankeringen en legplan moeten worden gespecificeerd. Alleen de temperatuuraanduiding is onvoldoende.

Kan een keramischevezeldeken onbeschermd in een oven blijven?

Alleen als onderdeel van een ontworpen bekleding waarin de risico's van gassnelheid, krimp, bevestiging en verontreiniging zijn beoordeeld. Bescherm de deken tegen mechanische schade en gebruik tijdens installatie en verwijdering het actuele veiligheidsinformatieblad en passende arbeidsveiligheidsmaatregelen.

Welke mortel moet voor ovenstenen worden gebruikt?

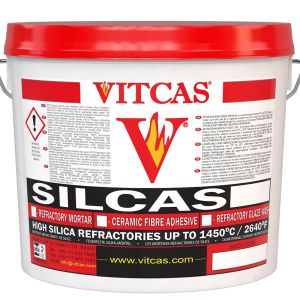

Stem de mortel af op dichte of isolerende stenen, voegdikte, temperatuur, chemische samenstelling en atmosfeer. Silcas A is bedoeld voor geschikte dichte stenen, Silcas M voor lichtgewicht stenen en Vitset-producten voor vuurvaste systemen met hogere temperaturen binnen hun gedocumenteerde toepassingsgebied.

Is Vitset 80 de beste mortel omdat deze de hoogste temperatuuraanduiding heeft?

Nee. Vitset 80 is een gespecialiseerde hoog-aluminiumoxidemortel voor metallurgische toepassingen. Een mortel met een lagere temperatuuraanduiding kan beter bij een ovensteen en de bedrijfstemperatuur passen. Compatibiliteit en voeggedrag zijn belangrijker dan het hoogste getal.

Kan een zirkooncoating een gescheurde ovenbekleding repareren?

De coating kan een intact en geschikt oppervlak behandelen, maar herstelt geen ontbrekende dikte, defecte verankeringen, instabiel metselwerk of constructieve scheuren. Spoor het onderliggende defect op en herstel dit voordat een dunne coating wordt aangebracht.

Wat is het verschil tussen droge en kant-en-klare zirkooncoating?

De droge kwaliteit wordt met 300 ml water per kilogram aangemaakt en is bedoeld voor toepassing op een warm vuurvast oppervlak. De kant-en-klare kwaliteit wordt als vloeibare coating geleverd. Controleer het rendement, de verdunning, laagdikte, droging en instructies voor de eerste stook van de gekozen uitvoering.

Vervangt verhardingsmiddel voor keramische vezels een vuurvaste coating?

Nee. Een verhardingsmiddel vormt een oppervlakkige, geharde laag en is in de huidige beschrijving beperkt tot 1000 °C. Het biedt niet de dikte, mechanische sterkte of chemische bestendigheid bij hogere temperaturen van een speciaal geselecteerde vuurvaste werklaag.

Waarom is gecontroleerd droogstoken essentieel voor vuurvaste gietmassa?

Na het uitharden blijft installatiewater in de gietmassa achter. Bij te snel opwarmen kan sneller stoom ontstaan dan deze kan ontsnappen, waardoor scheuren of afspatten optreden. Het schema moet zijn afgestemd op het product, de dikte, geometrie, het volume en de verwarmingsmethode.

Waardoor ontstaan openingen in een ovenbekleding van vezelmateriaal?

Mogelijke oorzaken zijn onvoldoende compressie bij installatie, permanente vezelkrimp, een onjuist nadenplan, defecte verankeringen, thermische beweging of mechanische verstoring. Herstel het bevestigings- en voegontwerp in plaats van elke opening met een niet-gerelateerde stijve mortel te vullen.

Kan dezelfde bekleding worden gebruikt in elektrische en gasgestookte ovens?

Niet automatisch. Bij elektrische ovens moet rekening worden gehouden met verwarmingselementen, groeven, aansluitingen en elektrische afstanden. Gasgestookte ovens brengen vlam- en gassnelheid, verbrandingsatmosfeer, branderblokken en rookgasdruk met zich mee. Het thermische en mechanische ontwerp moet op de warmtebron worden afgestemd.

Hoe moet stof tijdens het opnieuw bekleden van een oven worden beheerst?

Gebruik de actuele veiligheidsinformatiebladen en een taakspecifieke COSHH-beoordeling. Geef prioriteit aan verwijderings- en snijmethoden met lage emissies, geschikte afzuiging en gecontroleerde reiniging. Kies ademhalings- en huidbescherming voor de resterende blootstelling.

Welke informatie is nodig om een ovenbekleding te specificeren?

Geef het oventype, de branche en het proces, de warmtebron, kamerafmetingen, continue of cyclische bedrijfswijze, stookcurve, maximale en normale temperaturen, atmosfeer, werkstukken en dampen, belasting, gassnelheid, bestaande constructie, schadepatroon, beoogde manteltemperatuur, beschikbare dikte en onderhoudsbeperkingen op.
