Gieterij en metaalgieten

Een gieterijoven vereist materialen met verschillende functies

De werkvoering, achterliggende isolatie, voegen, branderopening, het deksel, de bodem en de mantel vormen samen één thermisch en mechanisch systeem. Een dichte vuurvaste werklaag zorgt voor vormvastheid en slijtvastheid, een laag met een lagere dichtheid beperkt de warmteoverdracht en geschikte bevestigings-, voeg- en reparatieproducten maken de constructiedetails compleet. De materiaalkeuze is afhankelijk van het ovenontwerp: een brandstofgestookte kroesoven, weerstandsoven en inductieoven stellen niet dezelfde eisen.

De ovenvoering is niet de smeltkroes. De kroes bevat het gesmolten metaal en moet worden geselecteerd op basis van de legering, het oventype, de capaciteit, de opwarmsnelheid en de gietmethode. Vuurvast gietbeton, vuurvaste stenen, vezelplaten of coatings mogen niet als geïmproviseerde kroes worden gebruikt, tenzij de fabrikant een volledig ontwerp uitdrukkelijk voor dit doel heeft goedgekeurd.

Functies binnen een vuurvaste gieterijvoering

Materialen voor de werklaag en constructie van ovens

Dicht gietbeton en vuurvaste stenen vormen het werkoppervlak en het mechanische lichaam van de voering; ze zijn niet gelijkwaardig aan lichtgewicht isolatiematerialen. Vergelijk de bulkdichtheid, schijnbare porositeit, sterkte, blijvende lineaire maatverandering en warmtegeleiding, evenals de bestendigheid tegen de daadwerkelijke legering, slak, het vloeimiddel en de ovenatmosfeer. Alleen het aluminiumoxidepercentage en de opgegeven maximumtemperatuur tonen geen bestendigheid tegen elk gesmolten metaal aan.

Specialistische materialen voor gieterijen en inductieovens

Deze specialistische producten vereisen een methode die is afgestemd op de apparatuur en het proces. Een reparatiemassa herstelt geen gebarsten spoel, defecte aardlekbeveiliging, beschadigde smeltkroes of sterk afgesleten werkvoering. Verwijzingen naar reparaties in warme toestand beschrijven gespecialiseerde industriële werkzaamheden; ze vormen geen instructie om een in bedrijf zijnde kleine gieterijoven te benaderen of te repareren. Elke reparatie in warme toestand vereist een door de ovenexploitant goedgekeurde procedure, vakbekwaam personeel, op afstand uitgevoerde of afgeschermde werkmethoden en een taakgerichte risicobeoordeling.

Vezelisolatie en installatieproducten

Dekens, platen en modules zijn verschillende productvormen en geen onderling verwisselbare diktes. Een deken vormt zich naar gebogen oppervlakken, een plaat biedt stijfheid en modules vormen een gecomprimeerde industriële voering. Lijm en verhardingsmiddel zijn hulpstoffen; geen van beide vervangt mechanische bevestiging wanneer ankers vereist zijn. Een verhardingsmiddel kan het blootliggende vezeloppervlak verstevigen, maar maakt het niet geschikt voor directe vlaminslag, contact met gesmolten metaal of constructieve belasting.

Kleine kroesovens en thuisgieterijen

Een kleine brandstofgestookte kroesoven combineert doorgaans een dichte, slijtvaste werklaag met achterliggende isolatie in een mechanisch stabiele stalen mantel. Het ontwerp moet de geometrie van de brander of blaasmond, de rookgasafvoer, de vrije ruimte rond de kroes, een stabiele bodem en de integriteit van het deksel behouden, terwijl thermische uitzetting mogelijk blijft. De buitenzijde moet zijn afgeschermd of zo zijn geplaatst dat onbedoeld contact en ontbranding van nabijgelegen materialen worden voorkomen.

Bepaal de dikte van een voering niet uitsluitend op basis van het smeltpunt. De ovenatmosfeer en de werklaag werken boven de liquidustemperatuur van de legering en de plaatselijke vlamtemperatuur kan aanzienlijk hoger zijn. Bepaal vóór de keuze van het gietbeton en de diktes van de stenen en isolatie de verwachte temperatuur van de werklaag, de opwarmsnelheid, de bedrijfscyclus en de gewenste manteltemperatuur.

Ook een thuisgieterij blijft een proces met gesmolten metaal. Er is een speciaal ingerichte, droge en onbrandbare werkruimte nodig met gecontroleerde toegang, geschikte ventilatie, stabiele apparatuur en een vrije route voor materiaalbehandeling en terugtrekking bij noodgevallen. Een garage, schuur of woonruimte is niet automatisch geschikt omdat de oven klein is.

Smeltkroes, sokkel en gietapparatuur

Selecteer de smeltkroes aan de hand van de gegevens van de kroesfabrikant voor de legering, het oventype, de maximale lading, het gebruik van vloeimiddelen en de hijsmethode. Controleer de kroes vóór elke smeltgang op scheuren, vervorming, verglazing, erosie en beschadigingen aan de rand of de behuizing. Houd u aan de criteria van de fabrikant voor eerste gebruik, voorverwarming en buitengebruikstelling. Een vuurvaste coating op de oven verlengt de veilige levensduur van de kroes niet.

De kroessokkel of het voetblok moet waterpas liggen, bij hoge temperatuur stabiel blijven en compatibel zijn met de kroes. Het onderdeel moet de voorgeschreven vrije ruimte boven de brander en ovenvloer waarborgen, zonder de belasting op een ongeschikt punt te concentreren. Tangen, hefbeugels, giethouders, gietpannen en vormsteunen moeten geschikt zijn voor de beoogde belasting en gedurende het gehele gietproces beheersbaar blijven. Test de volledige beweging vóór aanvang van de hete werkzaamheden met een koude, representatieve belasting.

Brandstofgestookte ovens, weerstandsovens en inductieovens

Brandstofgestookte ovens

De uitlijning van de brander, het vlamtraject, de rookgasdoorlaat en de instellingen voor verbrandingslucht beïnvloeden de plaatselijke temperatuur van de voering en de productie van koolmonoxide. Terugkerende erosie rond de branderopening of een heet punt op de mantel kan wijzen op problemen met de geometrie of ingebruikstelling en niet alleen op een ontoereikende temperatuurklasse. Brandstofsystemen, regelingen en ventilatie moeten voor de apparatuur en locatie worden ontworpen en in bedrijf worden gesteld.

Elektrische weerstandsovens

De isolatie moet compatibel blijven met de steunen van de verwarmingselementen, aansluitingen en vereiste elektrische afstanden. Voorkom dat geleidende verontreiniging, coatings of gesmolten metaal onder spanning staande onderdelen overbruggen. Volg het ontwerp van de ovenfabrikant voor elementgroeven, doorvoeren, aarding, afscherming en elektrische scheiding.

Inductieovens

De werkvoering, spoelmortel of spoelpleister, uitloop, afdichting en het spoelbeschermingssysteem hebben elk een eigen functie. Zirkonpleister voor inductiespoelen en VITPLAST 85P zijn specialistische industriële materialen en moeten volgens de specificaties van de leverancier van de inductieoven worden aangebracht. De voeringdikte, sintering, aardlekdetectie, spoelkoeling en elektrische inspectie zijn essentieel voor de veiligheid; categorietekst kan een technische specificatie niet vervangen.

Compatibiliteit met metaal, legering, slak en vloeimiddel

Aluminium, koperlegeringen, gietijzer, staal en andere metalen brengen verschillende temperaturen en chemische omstandigheden met zich mee. Legeringselementen, oxidevorming, slak en vloeimiddelen kunnen de bevochtiging, indringing en reactie met het vuurvaste materiaal veranderen. Bepaal of een product de werklaag vormt, achter een andere voering wordt geplaatst of rechtstreeks in contact komt met gesmolten materiaal.

Leid uit het zirkongehalte geen universele niet-bevochtigende werking af en uit het aluminiumoxidegehalte geen universele bestendigheid tegen gesmolten metaal. Vraag technisch bewijs op voor de exacte legering en temperatuur. Gebruik voor kritieke industriële toepassingen laboratoriumanalyses, een gecontroleerde proef en onderzoek van de vorige voering. Magnesium en andere reactieve metalen vereisen gespecialiseerde procesbeheersing en mogen niet als gebruikelijke smeltmaterialen voor thuisgieterijen worden beschouwd.

Vochtbeheersing, uitharding en droogstoken

Waterverontreiniging van gesmolten metaal kan een explosie veroorzaken. Bescherm het ladingmateriaal, de smeltkroezen, gietpannen, gereedschappen, gietvormen, vloeren en de oven tegen regen, condensatie en ander vocht. Hol of gesloten schroot kan vloeistof vasthouden en extra gevaren veroorzaken; accepteer en bereid de lading uitsluitend voor volgens een gedocumenteerde, veilige methode.

Elk vuurvast materiaal dat met water wordt aangebracht, moet vóór het smelten gecontroleerd worden verwerkt, uitgehard en gedroogd. Doseer schoon mengwater nauwkeurig, meng het gietbeton homogeen, voltooi de verwerking binnen de bruikbare verwerkingstijd en verdicht het zonder ontmenging van het toeslagmateriaal. Onnodig veel water verhoogt de porositeit en verlengt de vochtafvoer. Een droog ogend oppervlak biedt geen garantie dat de kern van de voering vochtvrij is.

Volg een product- en installatiespecifiek droogstookschema op basis van het materiaal, de dikte, het totale volume, de uitharding bij omgevingstemperatuur, ventilatie en ovengeometrie. Doorloop volgens de specificaties eerst de houdfasen bij lage temperatuur voordat volledig wordt opgestookt en bevestig de procedure bij de leverancier van de oven of vuurvaste materialen. Versnel de eerste stookgang nooit door gesmolten metaal in een voering te brengen waarvan niet is vastgesteld dat deze volledig droog is.

Inspectie en onderhoud van ovenvoeringen

• Controleer de werklaag: let op open voegen, afschilfering, verglazing, metaalindringing, aantasting door vloeimiddelen, erosie en dikteverlies.
• Breng de manteltemperatuur in kaart: vergelijk metingen bij vergelijkbare oveninstellingen en onderzoek elk nieuw of groter wordend heet gebied.
• Controleer de brander- of elementzone: let op vlaminslag, beschadigde openingen, losse steunen en gewijzigde afstanden.
• Beoordeel de vezelisolatie: let op krimpnaden, losse bevestigingen, beschadigde platen, geërodeerde oppervlakken en blootliggende delen van de mantel.
• Controleer sokkels en transportmiddelen: bevestig de stabiliteit, juiste passing en uitlijning en controleer op scheuren of vervorming.
• Controleer de smeltkroes afzonderlijk: pas vóór elke smeltgang de acceptatie- en buitengebruikstellingscriteria van de kroesfabrikant toe.
• Registreer reparaties: bewaar gegevens over de productbatch, locatie, dikte, menging, uitharding, het droogstoken en de inspectie na ingebruikstelling.

Beperk reparaties met reparatiemassa tot zones die door deugdelijk materiaal worden omringd en ondersteund. Terugkerende scheuren, diepe indringing van legeringen, meerdere hete zones op de mantel, zichtbare spoelonderdelen, verlies van insluiting of aanzienlijk dikteverlies vereisen stillegging en onderzoek naar de oorzaak in plaats van nog een oppervlakkige reparatie.

Veiligheid bij gesmolten metaal en beheersing van blootstelling

Voorkom dat water of andere verontreinigingen in gesmolten metaal terechtkomen. Droog en controleer de lading, gietvormen, gietpannen en hulpmiddelen, houd de vloeren droog en vlak en zorg dat de gietroute vrij blijft. Houd niet-noodzakelijke personen buiten de werkzone en gebruik waar mogelijk afscherming of voldoende afstand. Stel een noodplan op en zorg voor geschikte brandbeheersingsmiddelen voor de aanwezige metalen, brandstoffen en elektrische apparatuur; gebruik geen water waar het in contact kan komen met gesmolten metaal.

Selecteer gezichts-, oog-, lichaams-, hand- en voetbescherming op basis van een risicobeoordeling voor spatten van gesmolten metaal en het metaal dat wordt verwerkt. Gewone hittebestendige kleding is niet automatisch geschikt voor spatten van gesmolten aluminium, ijzer, koper of messing. Persoonlijke beschermingsmiddelen vormen een aanvulling op een deugdelijke oven, droge werkmethoden, afscherming, ventilatie en scheiding van werkzones; ze vervangen deze maatregelen niet.

Verbrandingsproducten, metaal- en vloeimiddeldampen, ontleding van bindmiddelen, vormzand en droge verwerking van vuurvaste materialen kunnen gevaarlijke verontreinigingen in de lucht veroorzaken. Pas waar mogelijk vervanging, afscherming en effectieve lokale afzuiging toe, aangevuld met geschikte ademhalingsbescherming wanneer de beoordeling dit vereist. Raadpleeg actuele veiligheidsinformatiebladen en beheers het snijden, mengen en verwijderen van vuurvaste of vezelproducten volgens de toepasselijke COSHH-beoordeling.

Veelgestelde vragen

Welk vuurvast materiaal is geschikt voor een kleine gieterijoven?

Een kleine kroesoven gebruikt doorgaans een werklaag van dicht vuurvast gietbeton of vuurvaste stenen, met daarachter isolatie met een lagere dichtheid. De juiste kwaliteiten en diktes zijn afhankelijk van het oventype, de brandstof, de legering, bedrijfstemperatuur, geometrie, temperatuurcycli en gewenste manteltemperatuur.

Is vuurvast gietbeton klasse 1700 een isolatiemateriaal?

Dit is een dicht vuurvast beton voor robuuste werkvlakken en gevormde voeringdelen. De classificatie van 1700 °C betekent niet dat het dezelfde lage warmtegeleiding heeft als een vezeldeken of vezelplaat. Gebruik thermische gegevens voor het ontwerp van de volledige voering.

Kan vuurvast gietbeton als smeltkroes worden gebruikt?

Ga daar niet zonder meer van uit. Een smeltkroes is een afzonderlijk ontworpen houder die voor een specifieke legering, oven en verwerkingsmethode wordt geselecteerd. Algemeen vuurvast gietbeton voor ovens mag niet als geïmproviseerde smeltkroes worden gebruikt zonder uitdrukkelijke goedkeuring van het volledige ontwerp door de fabrikant.

Waarin verschillen vuurvaste stenen met 42% en 60% aluminiumoxide?

De catalogus vermeldt 1430 °C voor de kwaliteit met 42% aluminiumoxide en 1600 °C voor de kwaliteit met 60%. Deze twee waarden vormen geen volledige specificatie: ook de sterkte, open porositeit, het gedrag bij temperatuurcycli en de reactie met de daadwerkelijke legering, slak en ovenatmosfeer moeten worden beoordeeld.

Kan een keramische vezeldeken als blootliggende ovenvoering worden gebruikt?

Alleen wanneer de geselecteerde kwaliteit, bevestigingsmethode, krimp en oppervlaktebehandeling zijn geverifieerd voor de temperatuur, het vlampatroon, de gassnelheid en mechanische belasting. Een dichte werklaag kan vereist zijn als de voering kan worden geraakt, afgesleten of bespat met metaal.

Hoe kies ik tussen een vezeldeken, vezelplaat en vezelmodules?

Een deken is flexibel, een plaat is een stijf vacuümgevormd paneel en modules zijn gecomprimeerde elementen voor een technisch ontworpen verankeringspatroon. Voor elk product gelden andere eisen voor installatie, voegen, krimp en blootstelling.

Betekent een vuurvast materiaal met een classificatie van 1700 °C dat ik elk metaal kan smelten?

Nee. De classificatie is een temperatuurgrens van het materiaal onder vastgelegde omstandigheden en geen goedkeuring voor elk metaal of elk type oven. De chemische samenstelling van legering en slak, bevochtiging, plaatselijke vlamtemperatuur, mechanische belasting en geschiktheid van de smeltkroes blijven afzonderlijke vereisten.

Welke materialen zijn bedoeld voor inductieovens?

Zirkonpleister voor inductiespoelen wordt vermeld voor specifieke spoelbeschermingsdetails, terwijl VITPLAST 85P is bedoeld voor afdichtingen en uitlopen. Deze materialen vervangen niet de werkvoering, spoelkoeling, het aardleksysteem of het installatieontwerp van de ovenfabrikant.

Waarvoor wordt zirkon-stampmassa gebruikt?

Dit is een halfdroge, chemisch gebonden zirkon-stampmassa voor geschikte industriële goten, gietpannen en achterliggende vuurvaste lagen. Het materiaal vereist gecontroleerde verdichting en ingebruikstelling en mag niet als universeel vulmiddel voor thuisgieterijen worden gebruikt.

Kan zirkon-reparatiemassa worden aangebracht terwijl een oven heet is?

Het product wordt aangeboden voor industriële reparaties in warme en koude toestand, maar reparatie in warme toestand is specialistisch werk. Hiervoor zijn een goedgekeurde procedure, vakbekwaam personeel en taakgerichte beschermingsmaatregelen vereist. Het product is niet geschikt voor geïmproviseerde reparaties naast gesmolten metaal tijdens bedrijf.

Voorkomt een zirkoncoating dat gesmolten metaal elke ovenvoering aantast?

Nee. De prestaties zijn afhankelijk van de ondergrond, legering, slak of het vloeimiddel, de temperatuur, laagdikte en applicatie. Controleer de compatibiliteit voor het exacte proces. Een dunne coating kan ontbrekende voeringdikte niet herstellen en geen bewegende scheuren overbruggen.

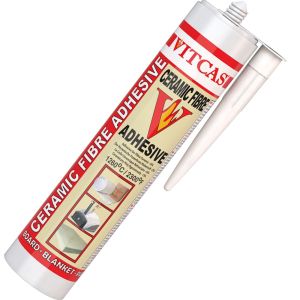

Kan lijm voor keramische vezels ankers vervangen?

Nee, niet wanneer mechanische bevestiging deel uitmaakt van het ontwerp van de voering. Verlijming kan een geschikt vezelproduct op een voorbereide ondergrond bevestigen, maar blootliggende systemen, modules en grote platen kunnen nog steeds speciaal ontworpen ankers vereisen. Voor de CFA-patronen en grotere verpakkingen gelden bovendien verschillende gepubliceerde temperatuurgrenzen.

Wat doet een verhardingsmiddel voor keramische vezels?

Het consolideert de vezels aan het oppervlak en kan lichte erosie verminderen. De behandeling maakt een vezeldeken niet constructief belastbaar en keurt deze niet goed voor contact met gesmolten metaal. De catalogus vermeldt voor het verhardingsmiddel zelf een classificatie van 1000 °C.

Waarom moet een nieuwe gieterijvoering langzaam worden gedroogd?

Installatievocht kan in het gietbeton achterblijven nadat het oppervlak droog lijkt. Bij agressief opstoken kan dit vocht veranderen in stoom onder druk, waardoor vuurvast materiaal beschadigd raakt of wordt uitgestoten. Als restwater in contact komt met gesmolten metaal, kan een explosie ontstaan.

Waarom moeten schroot, gereedschappen en gietvormen droog zijn?

Waterverontreiniging van elk gesmolten metaal kan een explosie veroorzaken. Controleer en bereid de lading, smeltkroes, gietpannen, gereedschappen en gietvormen voor volgens een gecontroleerde droge werkwijze en bescherm de smelt- en gietzone tegen regen en condensatie.

Kunnen aluminium, brons en gietijzer dezelfde ovenvoering gebruiken?

Niet automatisch. Ze worden bij verschillende temperaturen verwerkt en reageren anders met oxiden, legeringselementen, slak en vloeimiddelen. Controleer de compatibiliteit van het vuurvaste materiaal en de smeltkroes voor de exacte legering en bedrijfspraktijk.

Wat veroorzaakt een heet punt op de mantel van een gieterijoven?

Mogelijke oorzaken zijn ontbrekende isolatie, open voegen, krimp van de voering, metaalindringing, een verschoven module, vlaminslag of defecte ankers. Stop de oven en voer een inspectie uit als de verandering abnormaal is; het aanbrengen van een oppervlaktecoating vormt geen afdoende diagnose.

Welke informatie is nodig om een gieterijvoering te specificeren?

Geef het oventype en de afmetingen, het brandstof- of elektrische ontwerp, het metaal en de legering, de smeltcapaciteit, normale en afwijkende temperaturen, slak en vloeimiddel, de bedrijfscyclus, opbouw van de bestaande voering, contactzones, geometrie van branders of elementen, gewenste manteltemperatuur, installatiemethode en het droogstookplan op.
